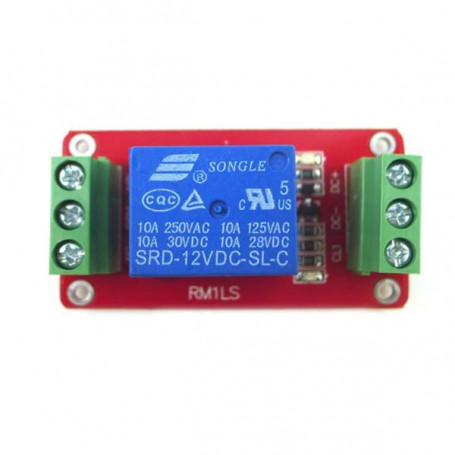

Rele 12v en placa NC/NO

Rele 12v en placa NC/NO Ver más grande

8,00 € impuestos incluidos.

Añadir a la lista de deseos

Rele 12v en PCB (placa), para montajes electrónicos, alarmas, cctv...

más detalles

placarele

producto nuevo

10 Artículos

más información

Especificaciones


1, El módulo relé utilizando la calidad genuina, interfaz normalmente abierto

2, indicador de encendido (rojo), indicador de estado del relé 1 (azul)

3, diseño de interfaz de usuario amigable, todas las interfaces se pueden conectar

4 Tamaño del módulo: 4.8cm * 2.6cm * 1.68cm (L * W * H)



Especificaciones:

Tensión de funcionamiento: 12v

Carga máxima: AC 250V / 10A, DC 30V / 10A;



Como se utiliza:


A - Control del módulo, interfaz de 3 hilos, todas las interfaces se puede conectar directamente conduce a fácil de usar
1, el VCC 12V externa
2, GND GND externo
3, la interfaz de control del relé CL1.


Salida de relé B, 3-cables, todas las interfaces se pueden conectar directamente conduce, fácil de usar

1, relé NC interfaz normalmente cerrada, antes de que el relé junto con COM cortocircuito tire vacante
2, COM relé interfaz pública
3, NO interfaz normalmente abierto del relé, el relé queda vacante antes de la extracción, tire cortocircuitado con COM.
